Усилитель мощности 10W для колонок или наушников.

33 двойных операционных усилителя (всего 66)!
92 керамических конденсатора!
Нет ни одного проходного конденсатора!
По праву можно отнести к классу HI-END - схемотехника доведенная до абсурда.

Концепция очень простая:
операционный усилитель усиливает звук с минимальными искажениями. Но он не может выдать необходимую мощность.
По этому нужно взять много ОУ и соединить их в параллель.

Усилитель выдает всего 10W RMS. Разрабатывался для мониторов ближнего поля, для которых достаточно 1-2W для рабочей громкости.
Дискотеку устроить не получится но для спокойного прослушивания хватит с запасом.

Можно использовать как усилитель для наушников-у входа и выхода общая земля.

Для питания рекомендуется ДВУХ полярный трансформаторный блок питания с линейной стабилизацией -+12-18в и хорошей фильтрацией.
Но т.к. в покое потребление всего 200ма то можно использовать батарейное питание 2х12в.
Это отличная и дешевая альтернатива дорогого БП, которая полностью исключает все шумы по питанию,
и позволяет достичь фантастически низких искажений усилителя. (для справки - HI-FI БП с стоит 5-15тр).

Регулятора громкости нет, можно перемычкой выбрать усиление х3 или х13.- Сделано также для уменьшения шумов, искажений и цены(для справки - оригинальный ALPS стоит ~4т).
Предполагается, что громкость регулируется на цапе или в преде.

Усилитель очень горячий-нагрев может быть до 90гр! Кпд 25%
Но для 2-3W rms хватает пассивного охлаждения.
Для больших мощностей требуется принудительное охлаждение.

8om 11w rms +-18v очень хорошее охлаждение!
4om 7w +-18v

8om 7w +-15v
4om 7w +-15v

8om 5w +-12v
4om 6w +-12v

THD может достигать 0,0002-0,0003%
Сильно зависит от качества питания, экранирования, мощности и нагрузки.

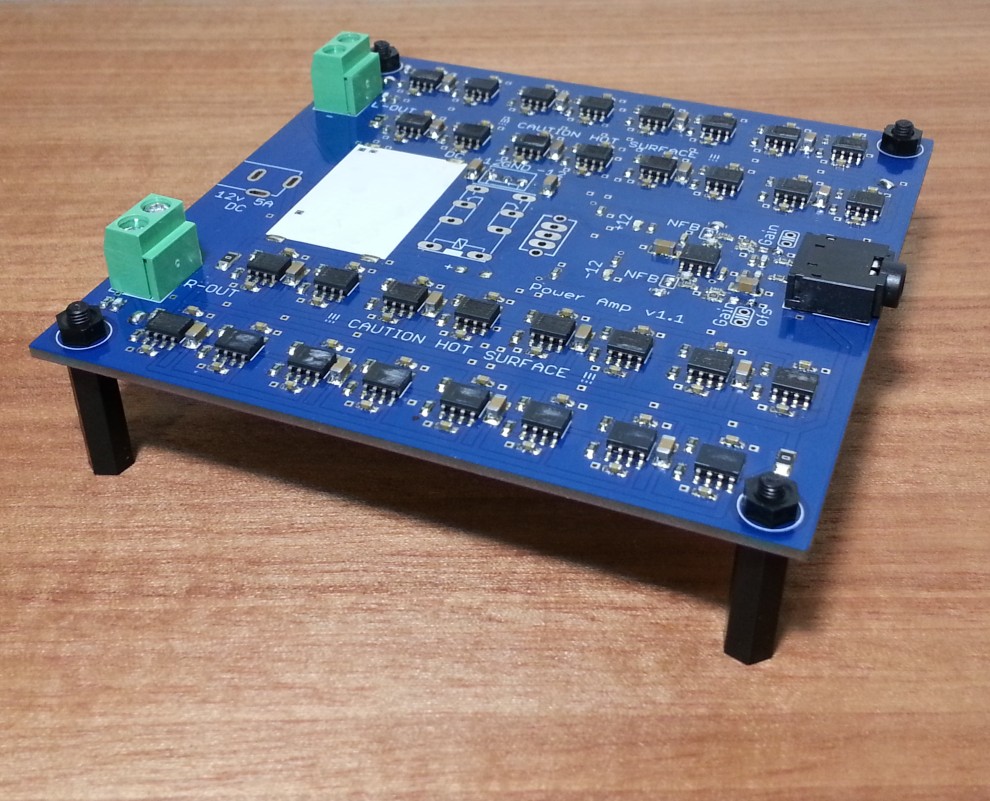

В комплекте спаянная плата с ножками.

Могу добавить к усилителю китайский БП +-12в за +700р. С ним можно достичь THD 0.0006-0.0008 на низкой громкости,
и при 2W 0.001%

Цена 4000тр снято с продаж
